該掃路車采用東風途逸（軸距2600）國VI二類底盤改裝，加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。

【整車技術參數】
產品**		華通牌	公告批次		333
產品名稱		掃路車	產品型號		HCQ5045TSLEQ6
總質量(Kg)		4495	罐體容積(m3)
額定載質量(Kg)		1015	外形尺寸		5210,5410×1660×2190
整備質量(Kg)		3350	貨廂尺寸		××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)		3	鞍座**大載質量(Kg)
接近角/離去角(°)		20/18,21/19	前懸/后懸		1190/1220
軸荷(Kg)		1650/2845	**高車速(Km/h)		80,110
備注		該車用于清除/收集路面垃圾等污物;專用裝置為箱體和清掃裝置總成;ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司.側防護由專用裝置替代,后下部防護裝置所用材質為Q235,螺栓連接,后防護截面尺寸(寬×高)(mm) :50×120,后防護離地高度:430mm。
【底盤技術參數】
底盤型號	EQ1045SJ16QC			底盤名稱	載貨汽車底盤
**名稱	東風牌			生產企業	東風汽車股份有限公司
軸數	2			輪胎數	6
軸距	2800,3000,3200
輪胎規格	185R15LT 8PR
鋼板彈簧片數	3/5			前輪距	1369,1387
燃料種類	柴油			后輪距	1242,1342
排放依據標準	18352.6-2016國Ⅵ
【發動機參數】
發動機型號	發動機生產企業			排量	功率(Kw)
Q23-95E60	安徽全柴動力股份有限公司			2300	70

	掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備，可廣泛適用于城市街道，市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，保證了道路的干凈整齊，防止塵土飛揚，維持了路面的良好工作狀況，減少和預防了**事故的發生以及進一步延長了路面的使用壽命，既能省時省力又能高效。 水箱容積0.5立方，垃圾箱容積1.5立方。

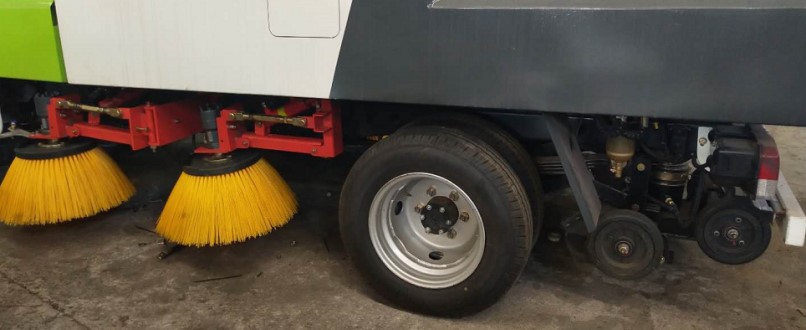

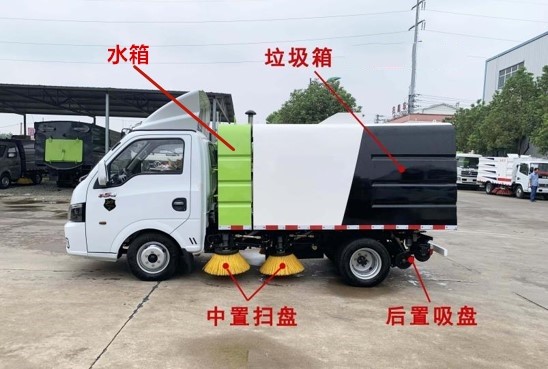

	掃路車采用“中置四立掃+后置吸盤”的布置結構，掃刷是用來清掃地面的垃圾及污垢，作業時掃刷由外向內把垃圾集中掃到車輛底部，再通過吸嘴把垃圾吸入到垃圾箱內。
	后置吸嘴，3個高度可調的吸嘴輪，能保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。

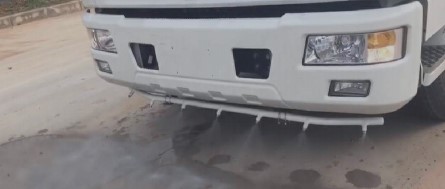

	車輛可加裝前、后噴霧，在節約水的同時消除二次污染及美化路面的效果。

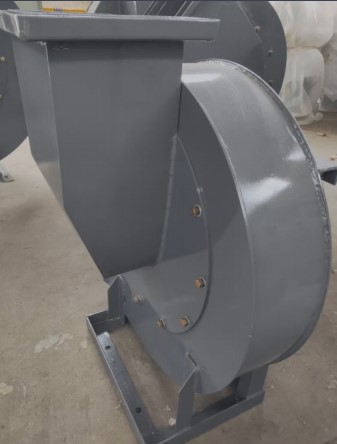

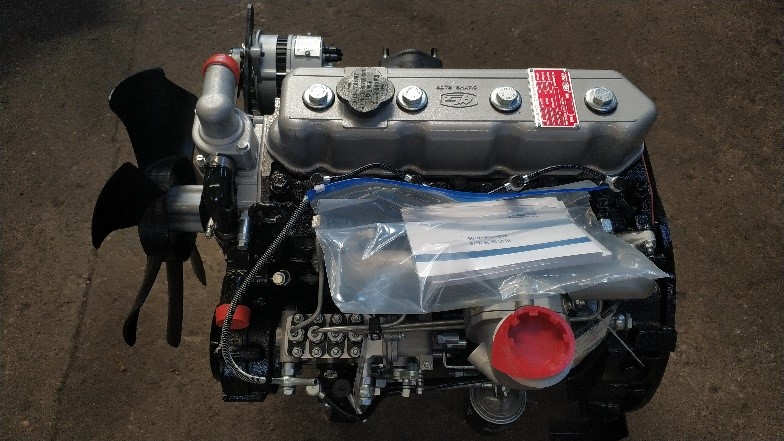

	云內42kw副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。
	副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放，從而實現路面清潔作業。

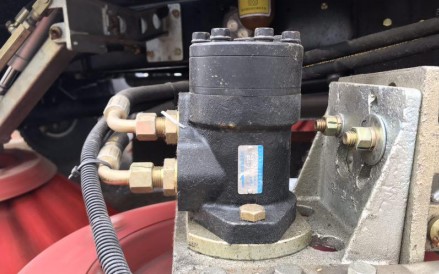

	擺線馬達采用三洋馬達， 能帶動掃刷高速旋轉，性能穩定，使用壽命長，故障率低。
	北極星電磁水泵，12V/24V，**掃刷上 方的噴水支架，有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。
	海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。

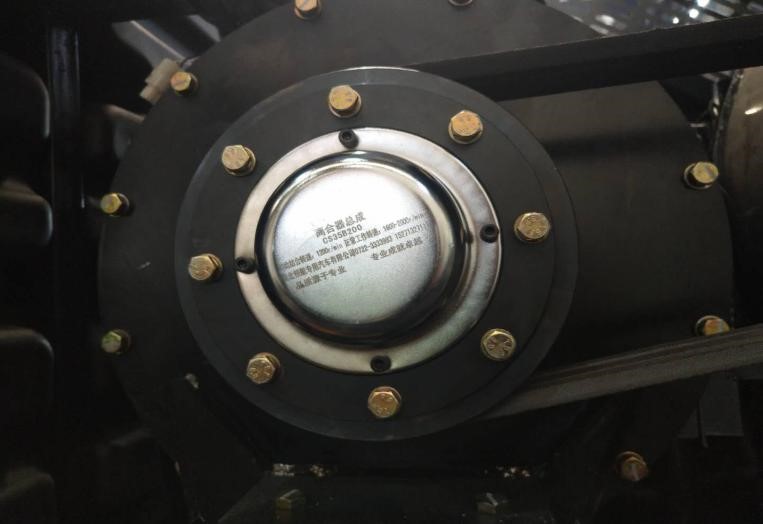

	自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
	**開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中**，方便操作。

整車	車型	掃路車
	整車型號	HCQ5045TSLEQ6
	外形尺寸	5210,5410×1660×2190
	前懸/后懸	1190/1220
	接近角/離去角（°）	20/18
	總質量	4495
	整備質量	3050
	軸荷（前軸/中后軸）（kg）	1650/2845
底盤	品牌	東風
	型號	EQ1045SJ16QC
	駕駛室	途逸
	軸距	2800,3000,3200
	輪胎	185R15LT 8PR
上裝	副發動機	云內42kw
	水箱/垃圾箱容積（m3）	0.5/1.5
	清掃寬度	2.3
	作業速度（km/h）	5-20
	清掃效率	98%
	作業能力（㎡/h）	35/10
	垃圾箱**大舉升角度/時間（°/s）	90/5
